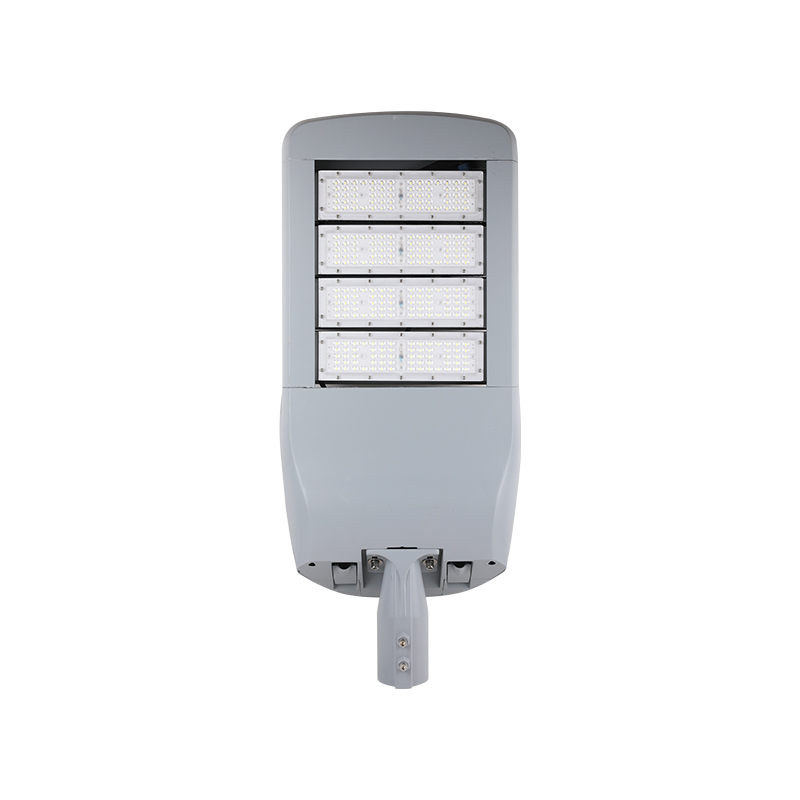

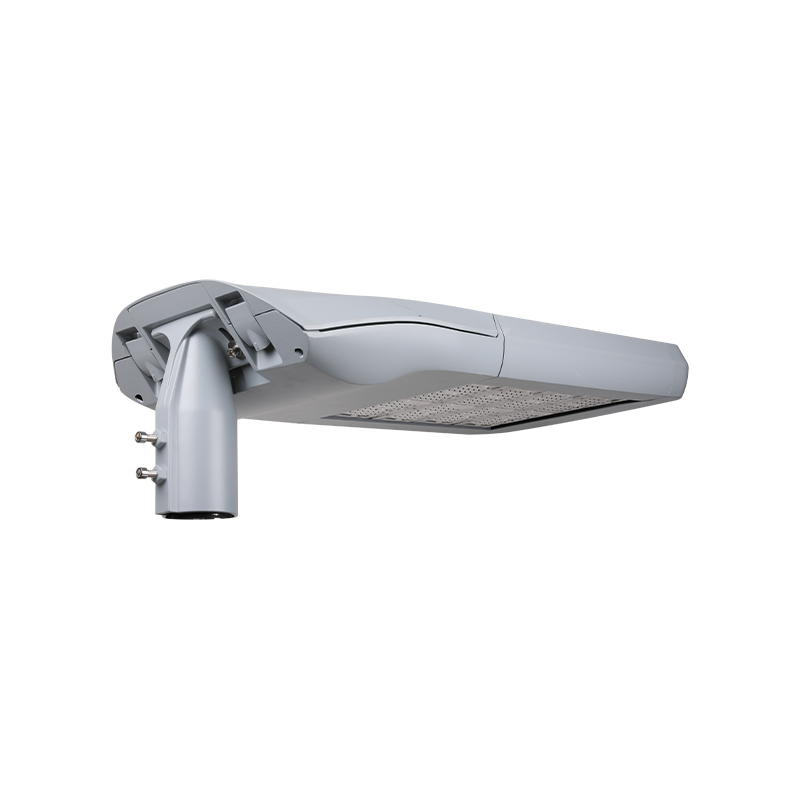

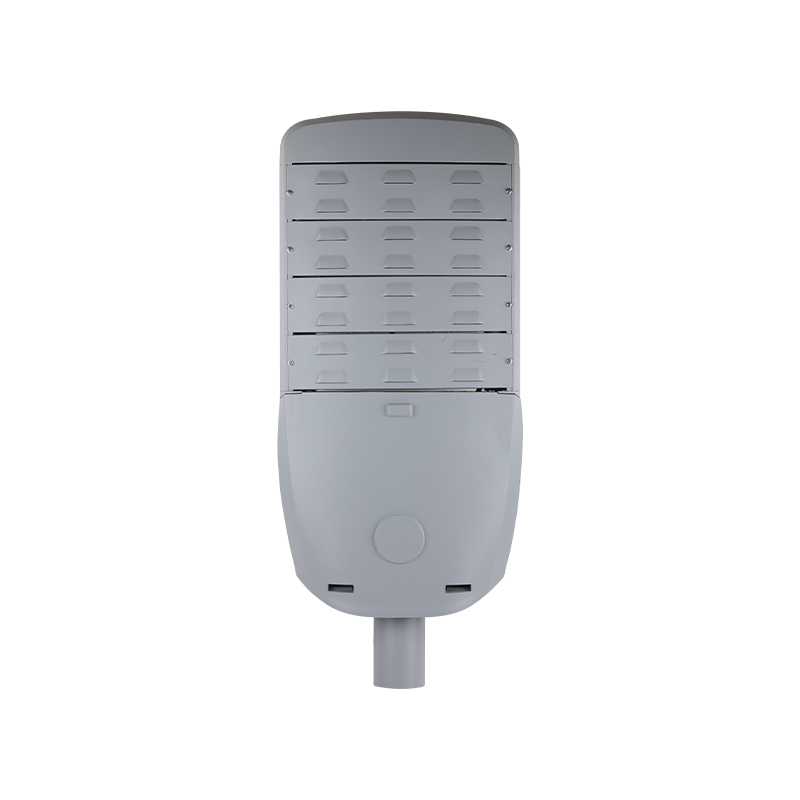

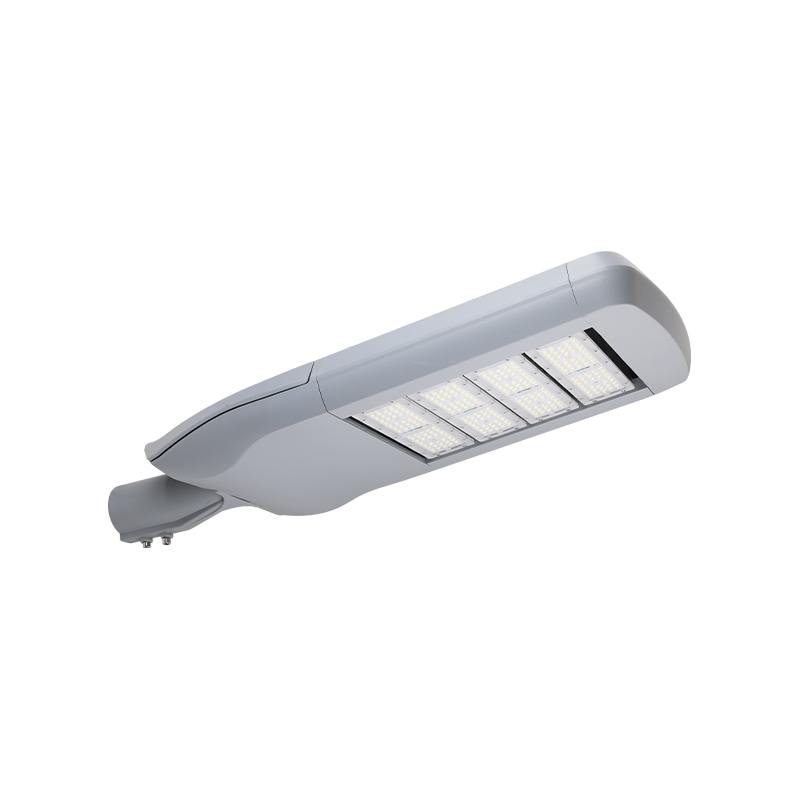

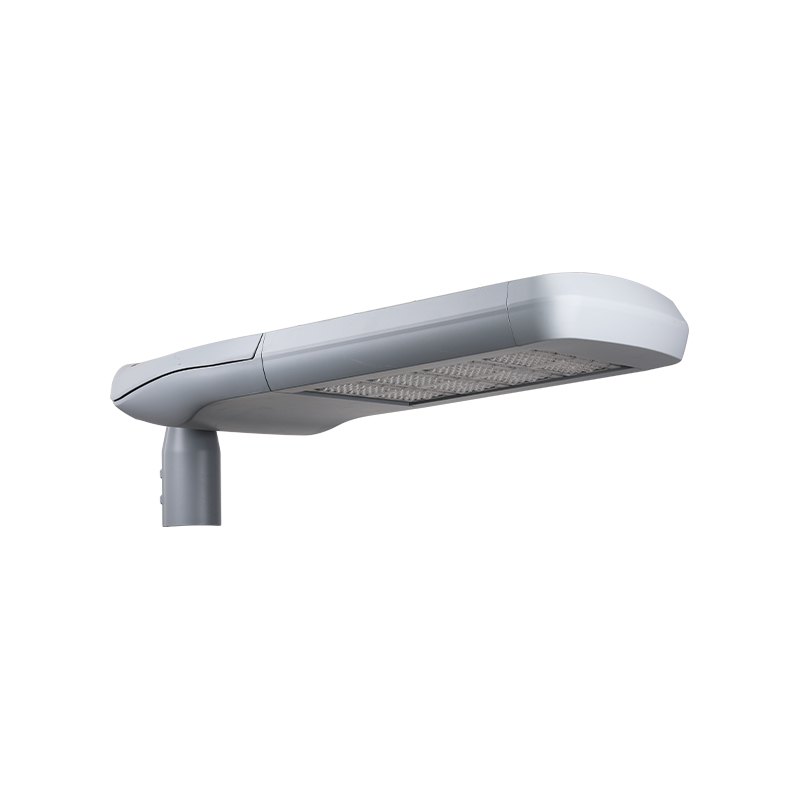

Desain mesin modular Lampu Jalan LED Seri FORTUNE MODULAR

Deskripsi Produk

FORTUNE MODULAR mempunyai banyak keunggulan yang signifikan. Desain dan fungsinya mencerminkan karakteristik efisiensi, fleksibilitas dan orientasi masa depan. Kompartemen roda gigi dan baki roda giginya dapat dengan mudah dibuka dan diganti tanpa alat, sehingga sangat menyederhanakan proses perawatan dan meningkatkan pengoperasian dan keandalan peralatan. Desain mesin LED modular dapat diperluas secara fleksibel dari satu modul menjadi enam modul, yang tidak hanya memenuhi kebutuhan berbagai skenario, namun juga secara signifikan meningkatkan efektivitas biaya dan memberikan fleksibilitas dan kemampuan beradaptasi yang lebih tinggi kepada pengguna.
Produk ini mengadopsi bodi aluminium die-cast bertekanan tinggi dan dilapisi dengan lapisan bubuk poliester tahan korosi untuk memastikan daya tahan dan stabilitas peralatan di lingkungan yang keras. Desain soket sudutnya yang dapat disesuaikan mendukung pemasangan di sisi samping dan atas kolom, sehingga semakin meningkatkan kenyamanan dan penerapan pemasangan.

APLIKASI UTAMA

JALAN & JALAN TOL

JEMBATAN

WILAYAH PERKOTAAN & PERUMAHAN

AREA PERSEGI & PEJALAN KAKI

SPESIFIKASI TEKNIS

SPESIFIKASI	M01	M02	M03	M04	M05	M06
Watt	30-60w	60-120w	90-180w	120-240w	150-300w	180-360w
Tegangan masukan	100-277V / 50-60Hz
Suhu warna	3000-6500K
Indeks rendering warna	CRI> 70
Suhu pengoperasian	-40 ℃ ~ 50 ℃
Bahan perumahan	ADC12
Perlindungan masuknya	IP66
Kekuatan dampak	IK08
Perlindungan lonjakan arus	10KV/20KV
Diameter keran	60mm
Berat	6,0kg	7,2kg	8,4kg	9,5kg	10,8kg	12,2kg

DESAIN SECARA DETAIL

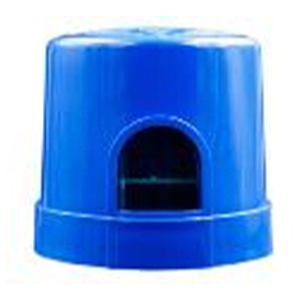

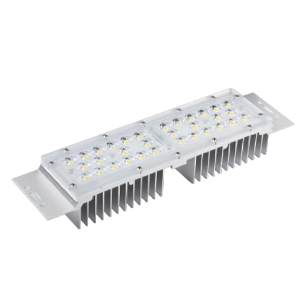

Modul yang dipimpin Modul multiled opsional dengan efisiensi luminer hingga 160lm/w, umur panjang 50000 jam.	Kontrol fountuk (opsional) Opsional dengan soket NEMA & tutnaik fotosel/korslet.

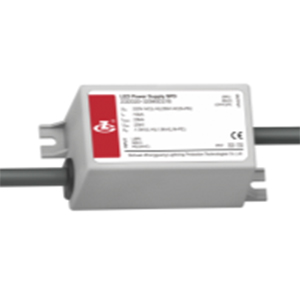

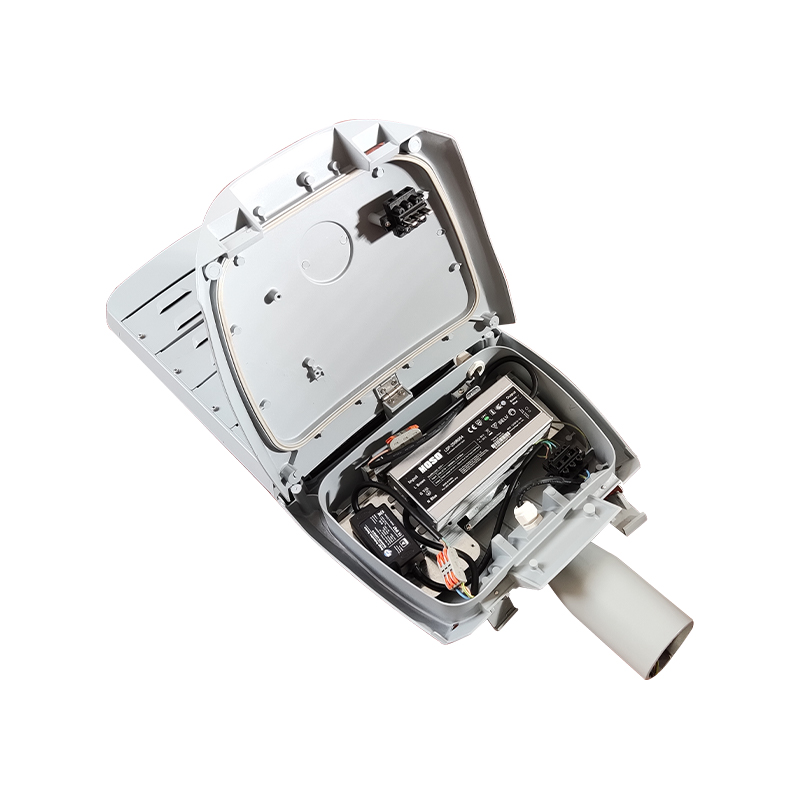

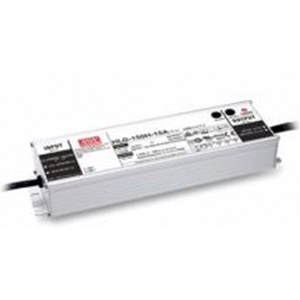

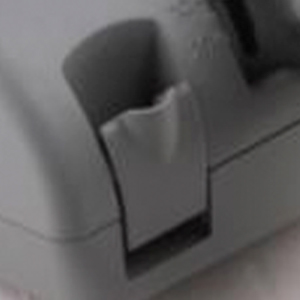

Unit catu daya Driver led berkinerja tinggi - Peredupan 0-10v berdasarkan permintaan - Merek pengemudi dapat memilih di antara MOSO, Meanwell, Philips, Osram.	Gesper Pembukaan kompartemen roda gigi tanpa alat, mudah perawatannya.

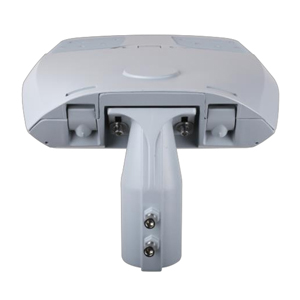

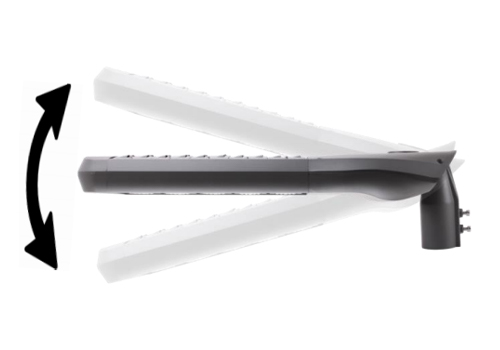

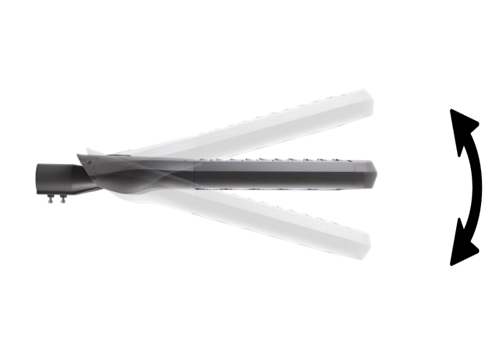

keran Sudut lebar yang dapat disesuaikan dari 0℃±15℃ untuk entri samping dan pemasangan pasca atas.	Pemutus daya Luminer otomatis ketika kompartemen roda gigi terbuka dan setelah dinyalakan, keselamatan bagi pekerja saat selama pemeliharaan.

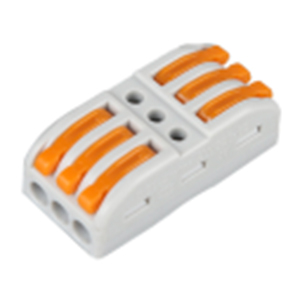

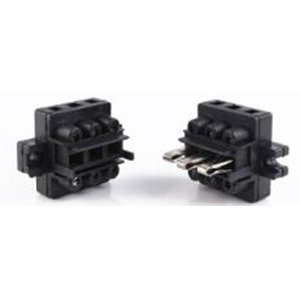

Konektor Konektor plug-in cepat, tanpa alat, menghemat waktu.	SPD Perangkat perlindungan lonjakan 10kv (20kv opsional), perlindungan yang lebih andal untuk unit catu daya yang dipimpin.

MODUL LED TERSEDIA

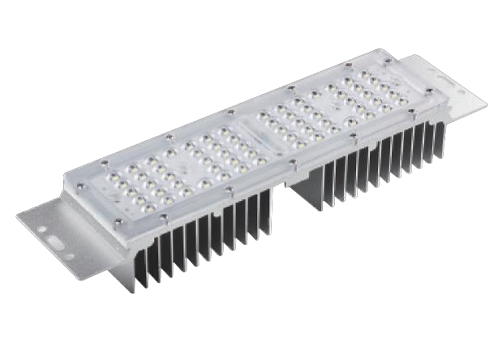

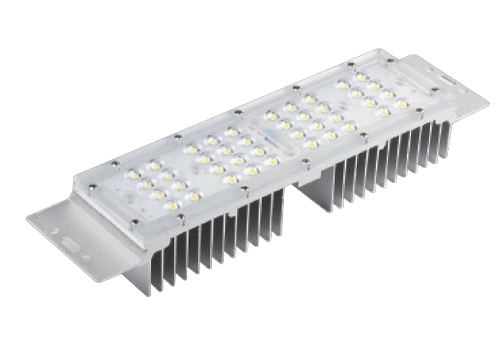

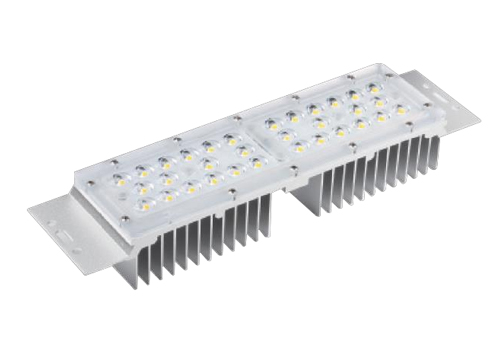

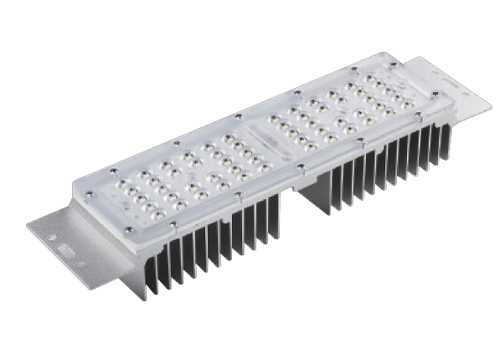

MODUL LED 5050 Jumlah LED: 32pcs Watt: 50w	MODUL LED 3030 Jumlah LED: 40pcs Watt: 30w
MODUL LED 3030 Jumlah LED: 56pcs Watt: 50w	MODUL LED 3030 Jumlah LED: 64pcs Watt: 60w

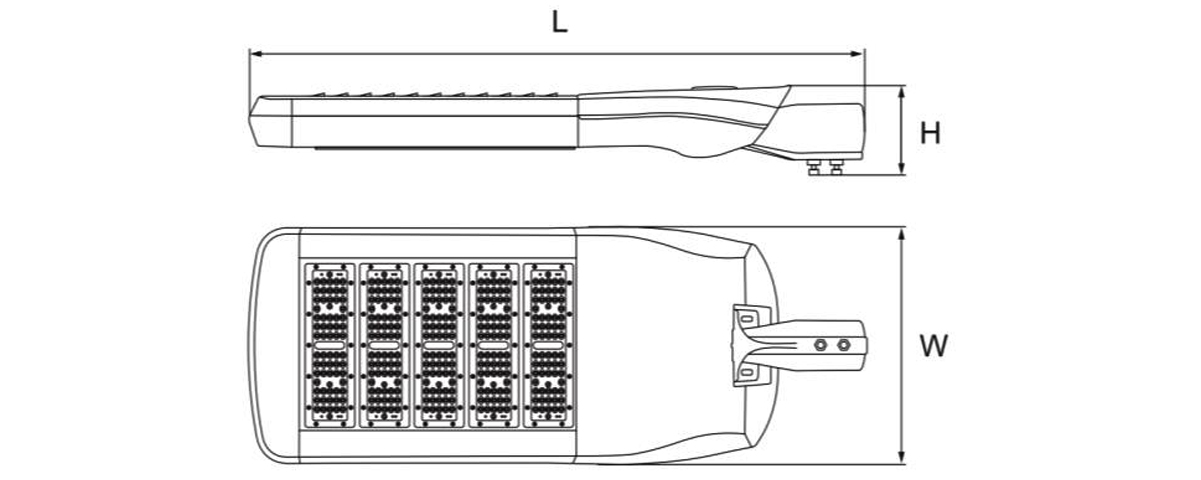

DIMENSI (mm)

INFORMASI PESANAN

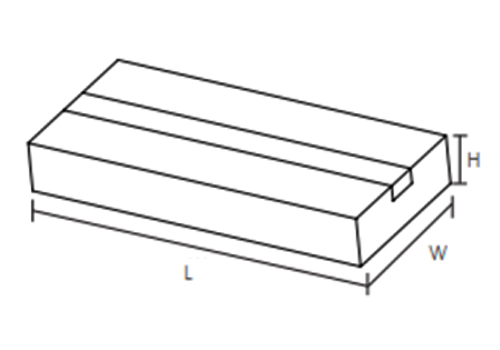

DATA LOGISTIK

INSTALASI

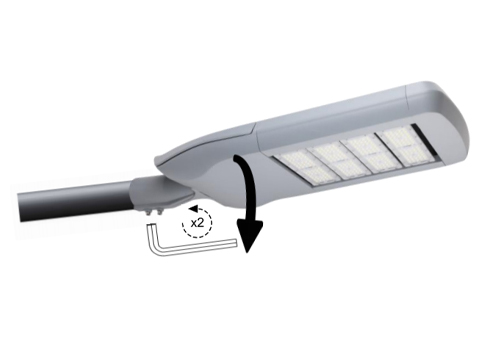

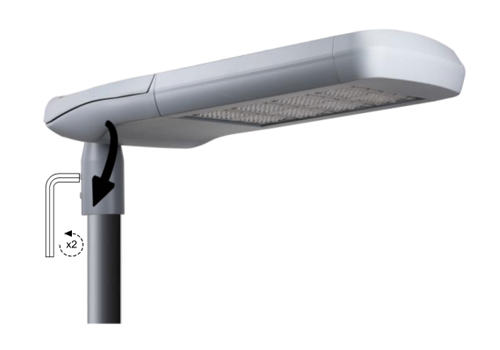

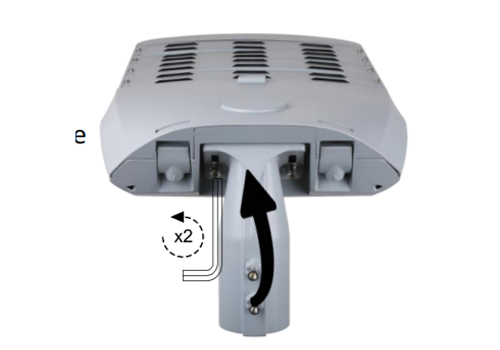

Kencangkan luminer ke tiang dengan kunci pas allen.	Kendurkan sekrup dengan kunci pas allen dan putar keran sesuaikan ke posisi masuk samping.
Hanya diperlukan satu perkakas tangan untuk memasang luminer.	Sudut keran dapat diatur sebesar -15°,-10°,0°,5°, 10°,15°.

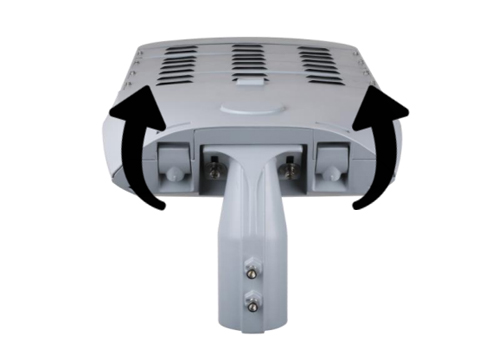

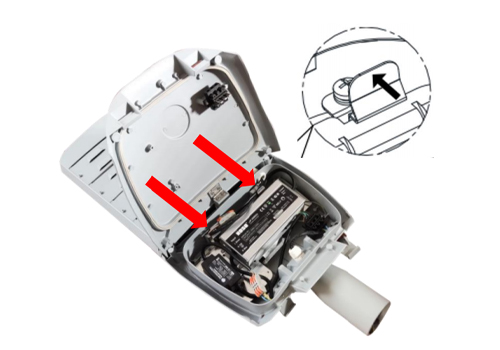

Sudut keran dapat diatur sebesar -15°,-10°,0°,5°, 10°,15°.	Tekan dua gesper untuk membuka kompartemen roda gigi.

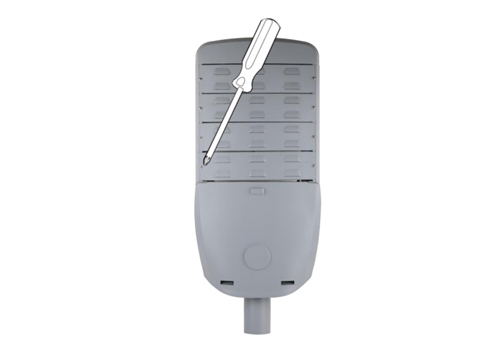

Tempatkan penutup kompartemen roda gigi pada posisi terkunci, dorong kedua klip dengan tali dan keluarkan pelat roda gigi, ganti komponen elektronik yang rusak dengan yang baru, lalu kunci kompartemen roda gigi.	Kendurkan lembar penutup belakang dan lepaskan, kemudian lanjutkan melonggarkan sekrup yang terkunci pada profil, lepaskan modul led yang rusak dan ganti dengan yang baru. Hubungkan dan kencangkan kembali setiap bagian selangkah demi selangkah.
